수성 전동지게차 베터리충전기점검
전동지게차는 사용이 가능한데 베터리 충전기가 충전이 안된다고 합니다 .그래서 베터리 충전기을 열어 확인점검을 합니다. 배터리 충전기는 3상 220v와 380v를 같이 사용할 수 있는 제품입니다.
배터리 충전기를 열어 확인

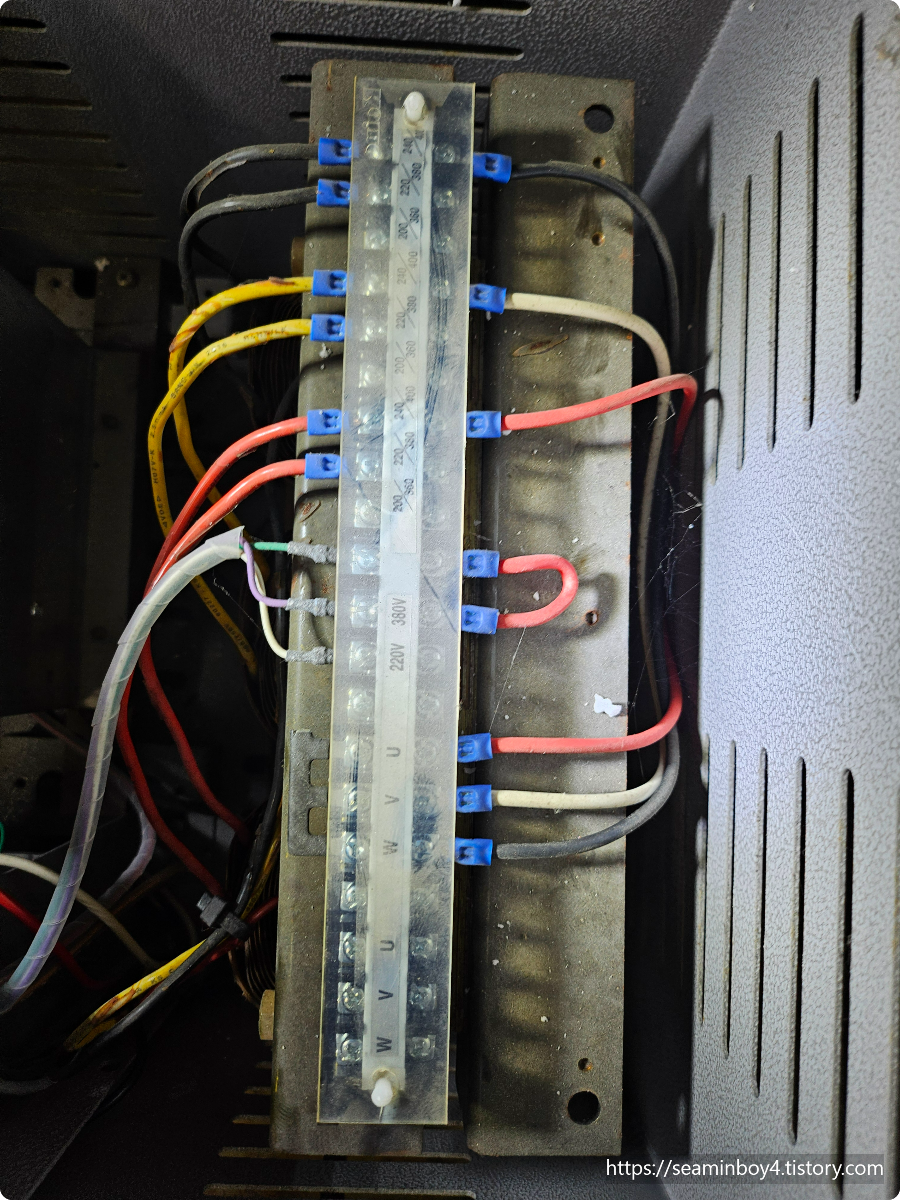

3상 380v 전기를 전원을 연결 후 투입하여도 충전기 전면 패널이 전혀 변동이 없습니다. 충전기커버를 열어 확인점검을 합니다. 충전기를 열으니 220과 380을 연결하는 단자가 나옵니다. 도면상으로 보니 위쪽 라인은 트렌지스쪽 부분이고 아랬쪽은 전압에 맞게 연결하는 부분입니다. 전선이 연결이 되어 있지 않으니 동작이 안되는 것은 당연한 상태입니다.

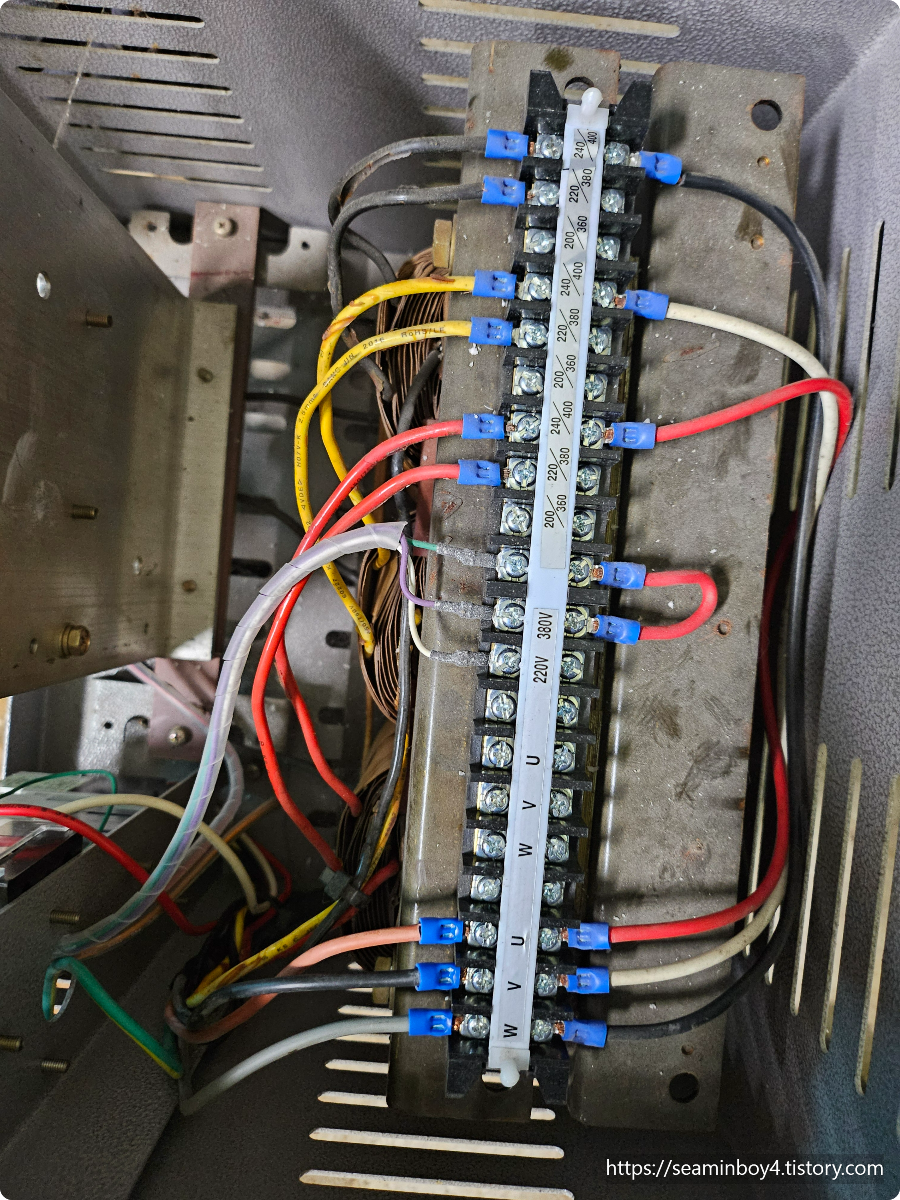

결선확인 및 결선연결
결선을 확인후 380v 전원을 다시 확인연결합니다. 그리고 전원투입 후 이상유무를 확인합니다. 입력전압은 정상 출력전압이 220, 220, 220이 나와야 하는데 출력전압부터 문제가 있습니다. 정상전압이 나오지 않고 380, 380 ,0 볼트 나옵니다. 트랜스가 결선이 내부에서 단선이 된 것 같습니다.
마무리

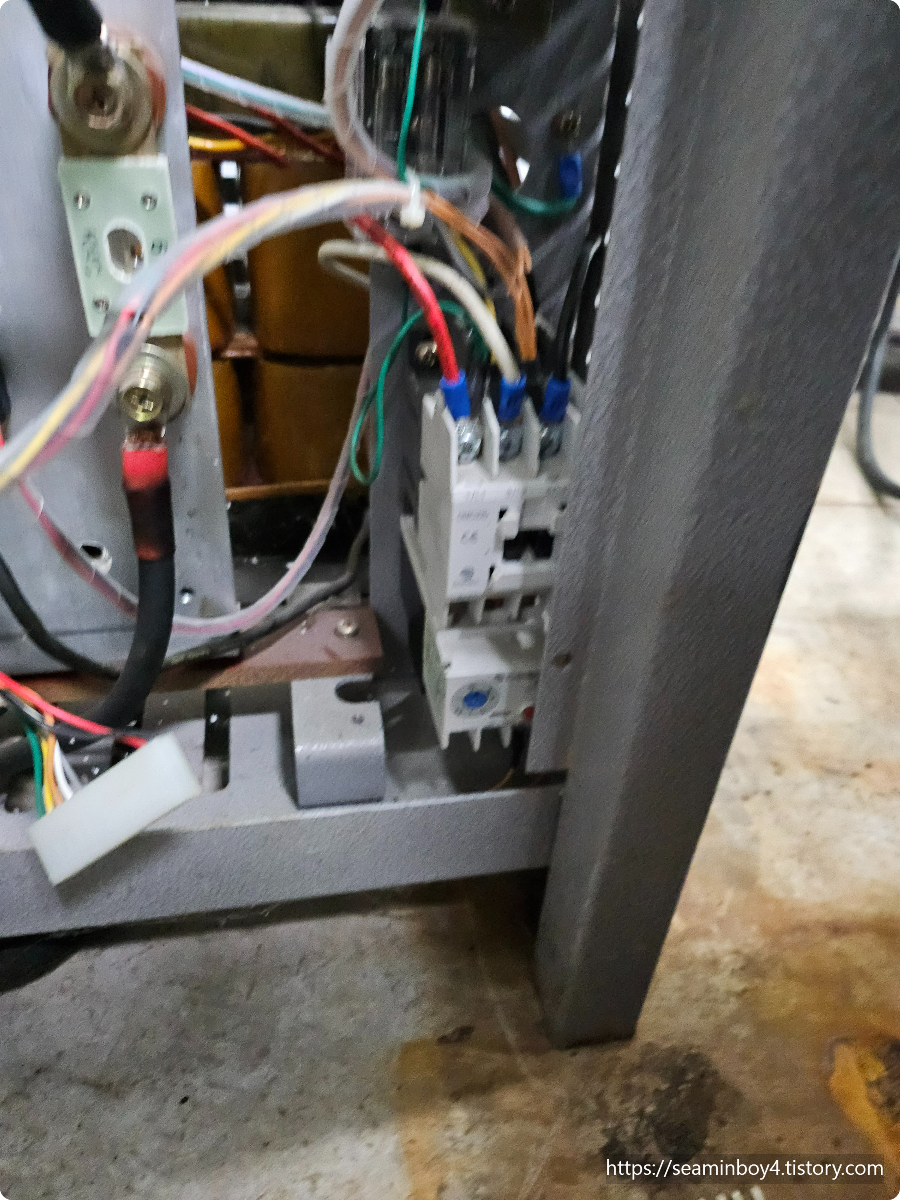

전압이 나오지 않기에 이미 할수있는것은 다했습니다. 전체적인 상황만 보고 a/s 신청을 해야겠습니다. 나머지 사진들은 참고용 사진입니다.

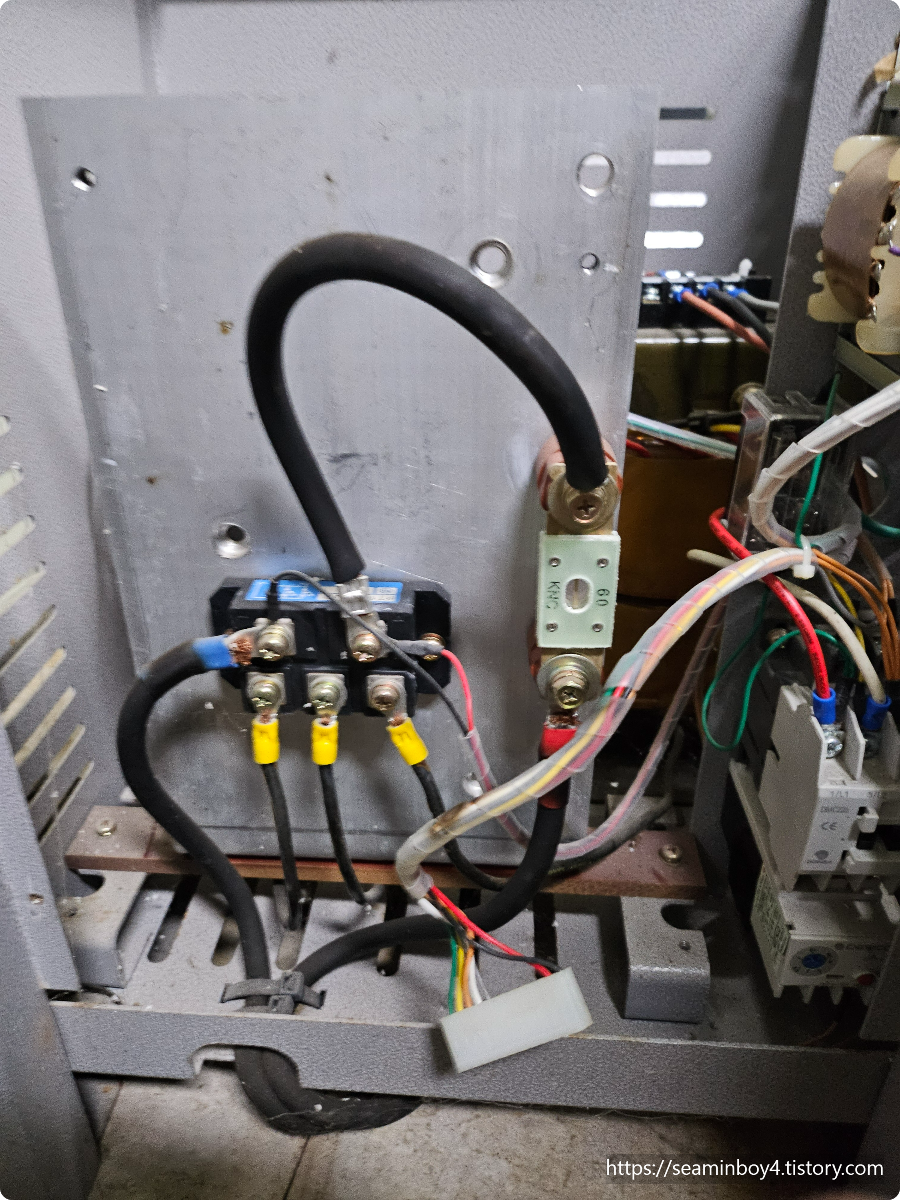

48v 출력부분

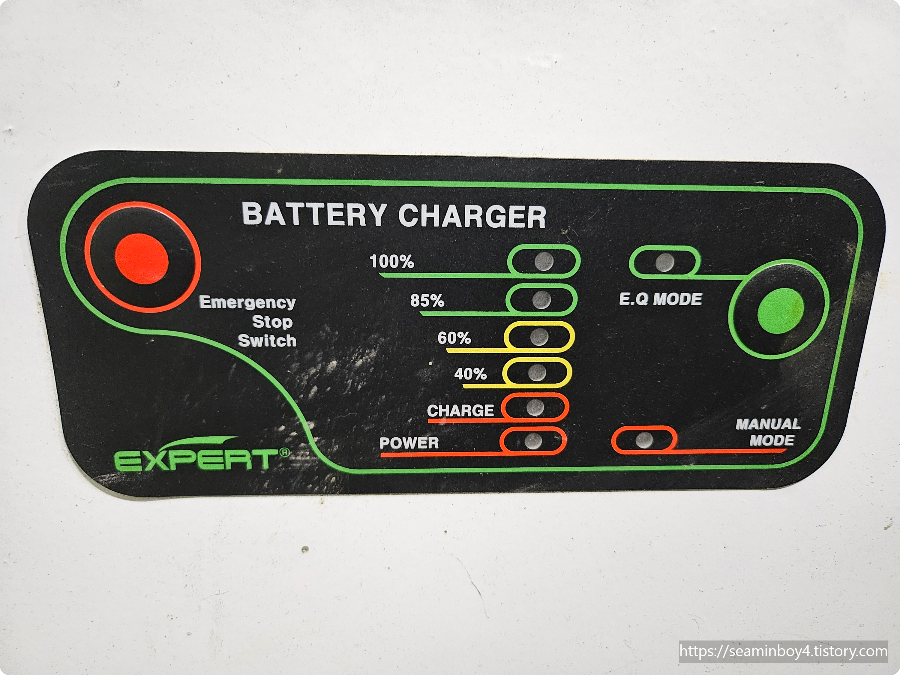

전면 패널

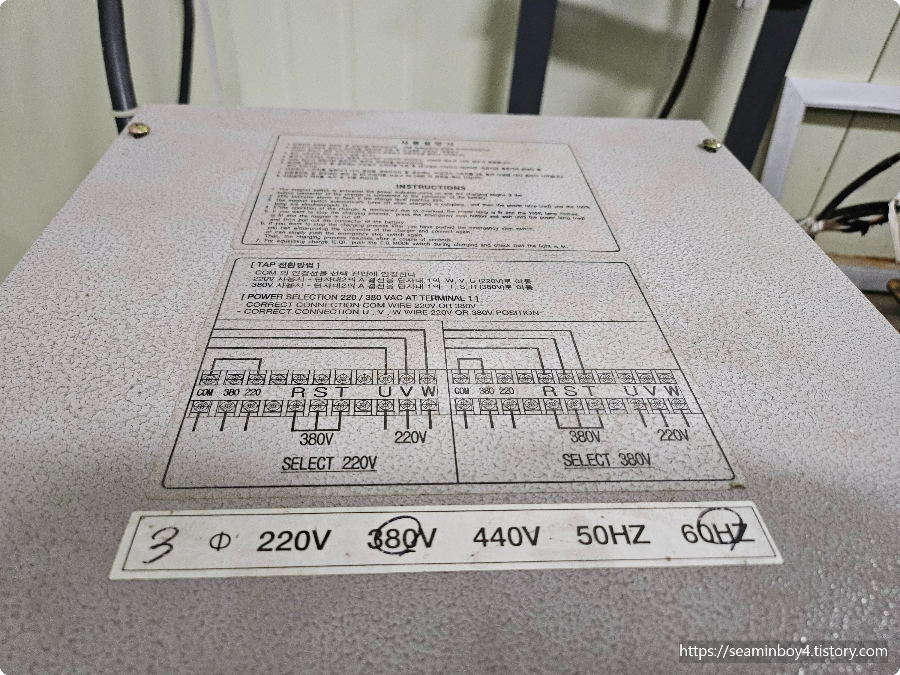

결선도

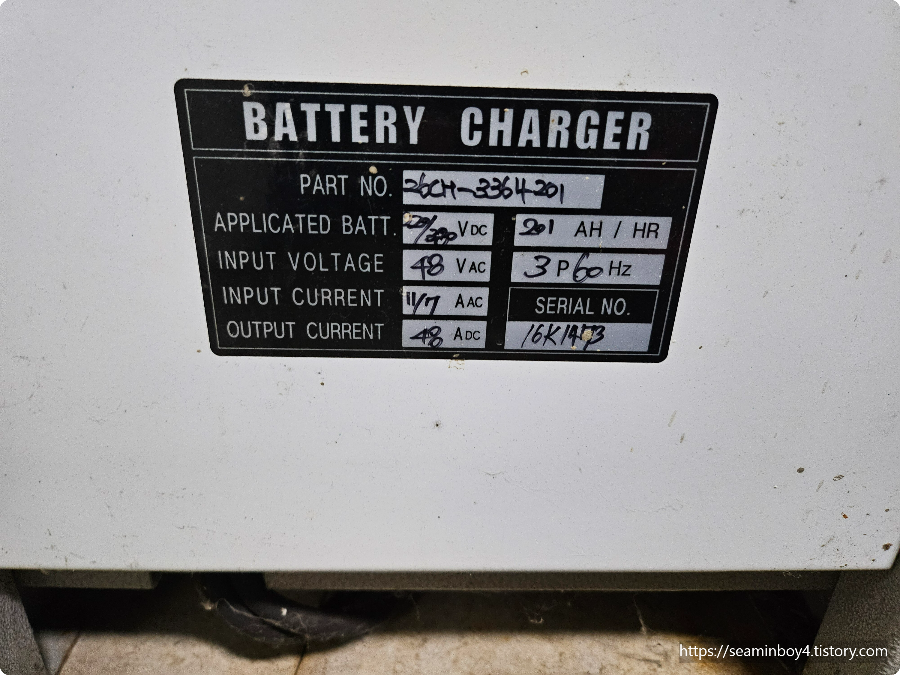

충전기 사양 명판

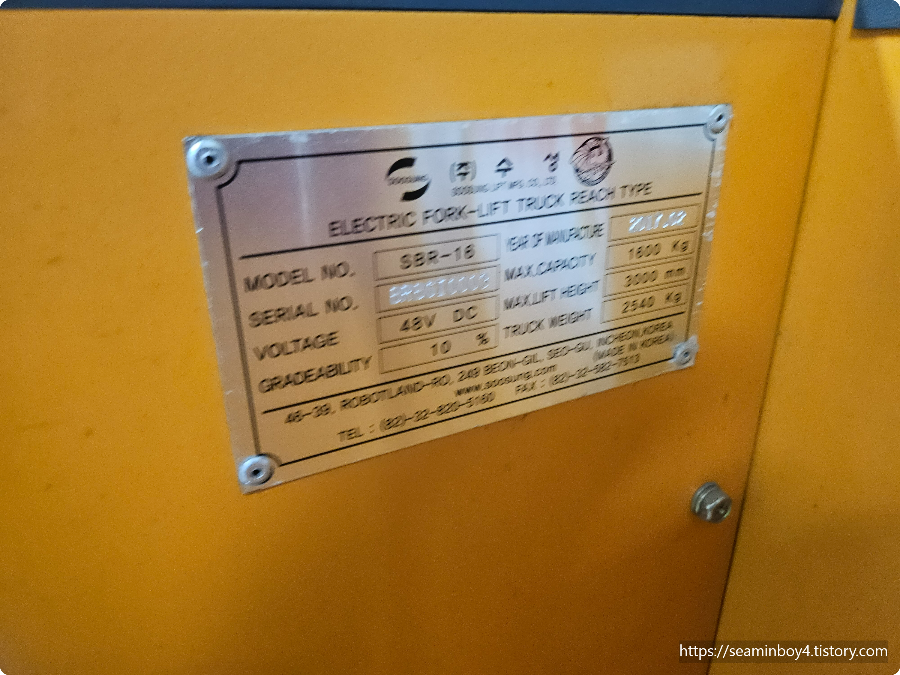

전동지게차 사양 명판
